Виды кранов-манипуляторов

Виды кранов-манипуляторов КМУВ области строительства и перевозки для крана-манипулятора практически отсутствуют невыполнимые задачи: весь объем строительных, монтажных, погрузочно-разгрузочных и транспортировочных работ можно выполнить с использованием всего одной единицы спецтехники — КМУ (крана-манипулятора). Например, для поднятия строительных материалов на высоту при возведении зданий, их спуска при демонтаже сооружений, установки бытовки или эвакуации и перемещения автотранспортных средств достаточно всего одного КМУ. Соответственно, для каждой производственной задачи очень важно подобрать необходимый вид манипулятора с учетом его технических и весовых характеристик.

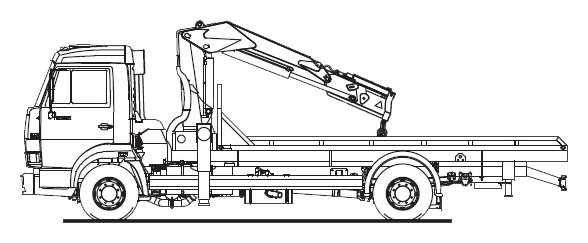

В качестве основы для такого автомобиля применяются ТС с колесным или гусеничным шасси с грузовым бортом, на который непосредственно и устанавливают основной механизм — подъемный кран стрелового типа. Слово «стреловой» говорит о том, что его грузозахватные устройства подвешены к блокам на концевой части стрелы. Для разных типов грузов применяются различные виды грузозахватных элементов.

Перечень захватов достаточно обширен: это могут быть или специальные гидравлические устройства для подъема грузовых контейнеров, грейферы для перевозки сыпучих и мелкокусковых материалов, крупнокусковых каменных и волокнистых материалов, люльки для подъема людей, магниты для подхвата металла, крюки и пр.

Заказать кран-манипулятор

Основные характеристики КМУ

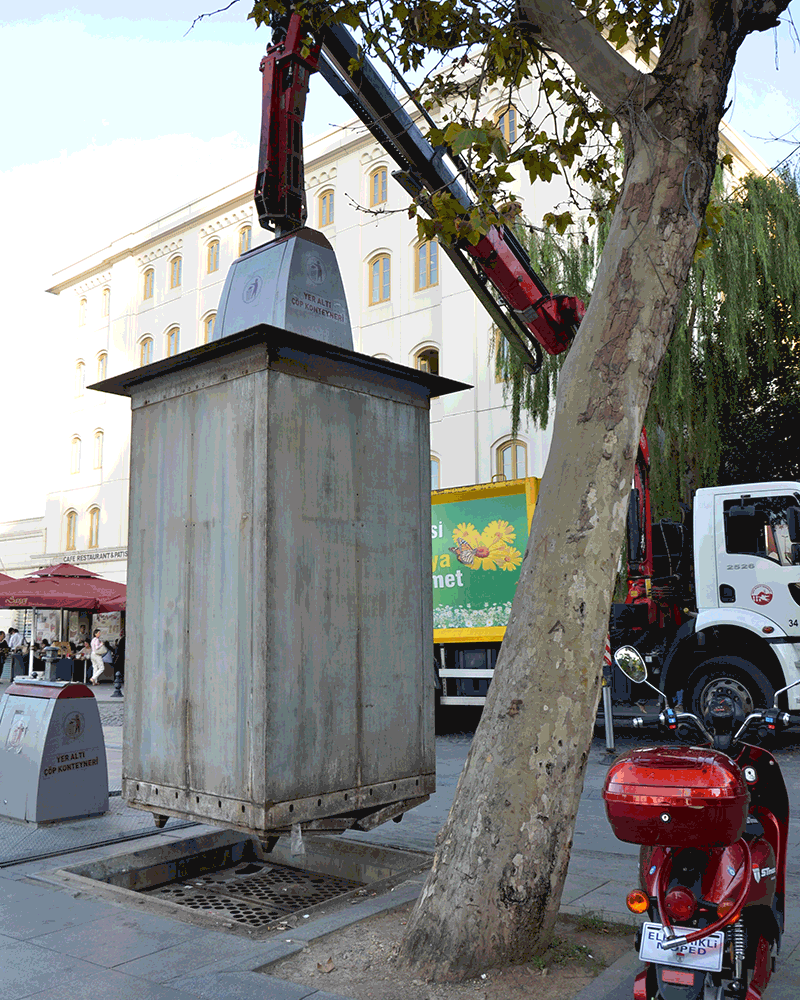

Пример работы крана-манипулятора при уборке мусора в Стамбуле (Турция)
Пример работы крана-манипулятора при уборке мусора в Стамбуле (Турция)
Модуль управления краном (кнопки и рычаги) размещается в кабине авто или непосредственно на его платформе. Существуют также варианты с дистанционным регулированием: пульт управления — выносной — одевается на плечи оператора погрузчика, все взаимодействие с КМУ осуществляется по радиоканалу.

В манипуляторах используются несколько типов стрелы крана. Самые распространенные из них: L- и Z-образные. В первом варианте (L-образный) стрела крана не имеет возможности складывания по длине (она имеет фиксированную длину или телескопический механизм), поэтому передвижение таких кран-манипуляторов по дорогам общего пользования производится со стрелой, расположенной вдоль борта автомашины по направлению движения или против него. В Z-образной конструкции стрела имеет несколько участков (колен), которые делают ее складывающейся в 2 и более раз; таким образом длина стрелы значительно уменьшается в нерабочем состоянии, она не выступает за габариты шасси крана.

Конечно, оба варианта стрелы имеют свои преимущества и недостатки. В L-типе мы жертвуем габаритами транспортного средства, но при этом имеем гораздо большую грузоподъемность по сравнению с Z-конструкцией, которая, в свою очередь, более компактна.

И вот мы подошли к ключевой характеристики любого крана-манипулятора — к его грузоподъемности. Можно в целом отметить, что грузоподъемность техники определяют общие весовые показатели крана-манипулятора: чем больше и тяжелее КМУ, тем выше нагрузка, которую он может поднять. И этому есть вполне логичное объяснение: чем толще и прочнее материал конструкций манипулятора (а значит — и их вес), тем большей грузоподъемностью он обладает.

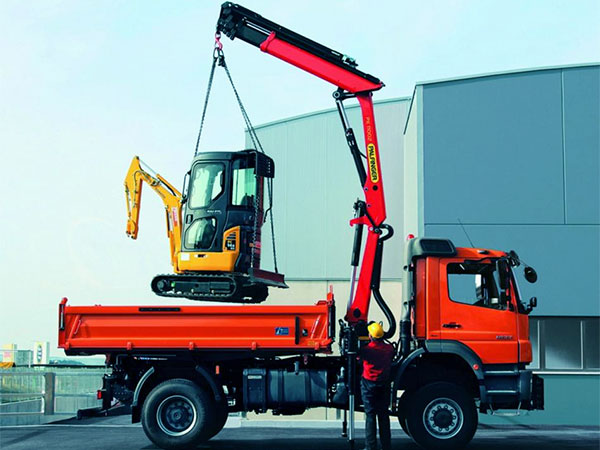

Важна каждая деталь и узел

Аренда крана-манипулятора Зеленоград Москва

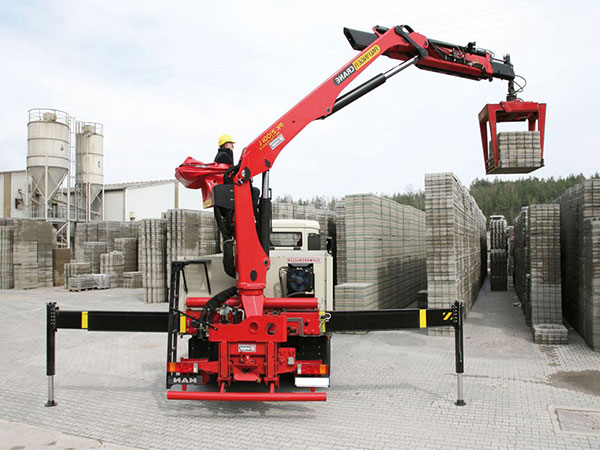

Кран-манипулятор с Z-образной стрелой и аутригерами

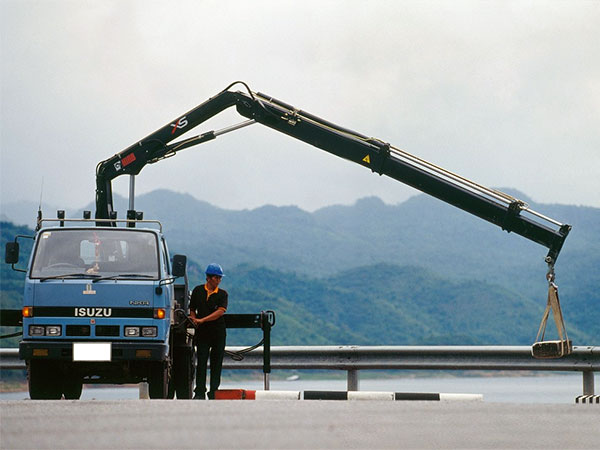

Следующий важный параметр — длина стрелы кранового механизма. Она может составлять от 1 до 20 метров и даже больше. И здесь тоже вполне понятная закономерность: при большей длине стрелы кран обладает меньшей поднимающей силой. Конечно, длинная стрела обладает гораздо большей маневренностью (возможен охват территории от 180 до 360 градусов) и возможностями дотянуться да ударенного груза, но тут необходима «золотая середина» — оптимальное соотношение метража и грузоподъемности. Подъемная сила также определяется характеристиками используемой стали и других материалов, количеством секций (при телескопической стреле) или колен (Z-образный вид), видом и площадью сечения стрелы, конструктивными особенностями и силовыми параметрами двигателя авто и мотора крана. Конструкторы и механики также оперируют такими терминами, как «грузоподъемность стрелы» (груз, который может поднять установка при максимальном и минимальном вылете стрелы) и «грузовой момент» (масса груза на каждый метр стрелы).

Еще одна важная деталь хорошего манипулятора — аутригеры. Это специальные выносные элементы (опоры), которые выдвигаются за габариты автомобиля перед началом работы и служат для увеличения площади опоры и, соответственно, придания ему большей устойчивости. Конечно, можно обойтись и без них, но оператору КМУ следует четко понимать максимальную нагрузку, которую сможет позволить себе крановой механизм, и потенциальную опасность при ее превышении.

Классификация кранов-манипуляторов

Так как области применения всех типов манипуляторов примерно одни и те же, их принято классифицировать по возможности поднятия того или иного веса, т.е. по грузоподъемности:

Классификация кранов-манипуляторов — Легкие

Легкие

Как правило, это машины с грузоподъемностью стрелы до 5–7 тонн.

Классификация кранов-манипуляторов — Средние

Средние

Более серьезная категория КМУ с допустимым весом груза до 25 тонн.

Классификация кранов-манипуляторов — Крупные

Крупные

Авто на базе тяжелой грузовой техники с возможность поднять до 80 тонн.

Дополнительным преимуществом для такого вида техники станет наличие прицепа, на который можно поместить дополнительный груз, значительно увеличивая тем самым выгоду аренды манипулятора и его эксплуатационные характеристики. Но, конечно, для использования прицепа необходим соответствующий силовой агрегат (двигатель автомобиля), способный выдержать большую нагрузку.
